針對國內多次發生交流竄入直流電源系統而發生的電網事故，2012年3月國家電網公司制定的《國家電網公司十八項電網重大反事故措施》中的第五項“防止變電站全停電及重要客戶停電事故”中明確提出了在原有直流系統絕緣監測裝置的基礎上，要求增加交流竄入直流故障的測記和報警功能。我公司成功開發了交流電源竄入直流電源報警轉正，本裝置采用高速采樣、交直流狀態分析、信號隔離，實現了交流竄入報警和紋波測量等功能，滿足電網安全運行的要求。

本裝置可以不改變?cè)兄绷鹘拥匮矙z儀，對提高電網的安全運行于直流電源的可靠性起到了較大的作用，是一種提高電網自動化水平、確保安全運行及準確故障定位的智能化儀器。

本裝置采用Cortex-M3內核的STM32為主控芯片，集成度高，抗干擾能力強，運行速度快，功耗低。

操作界面基于菜單式的人性化設計，所有參數均可設置，所有報警均通過聲光和干接點輸出。

裝置提供串行數據通訊接口（RS485）和外部設備連接。

裝置記錄500條以上的事故報警信息和波形。

裝置采用實時跟蹤信息處理技術，解決了交流信號竄入直流故障的測記和報警，顯示交流波形圖和竄入時間。

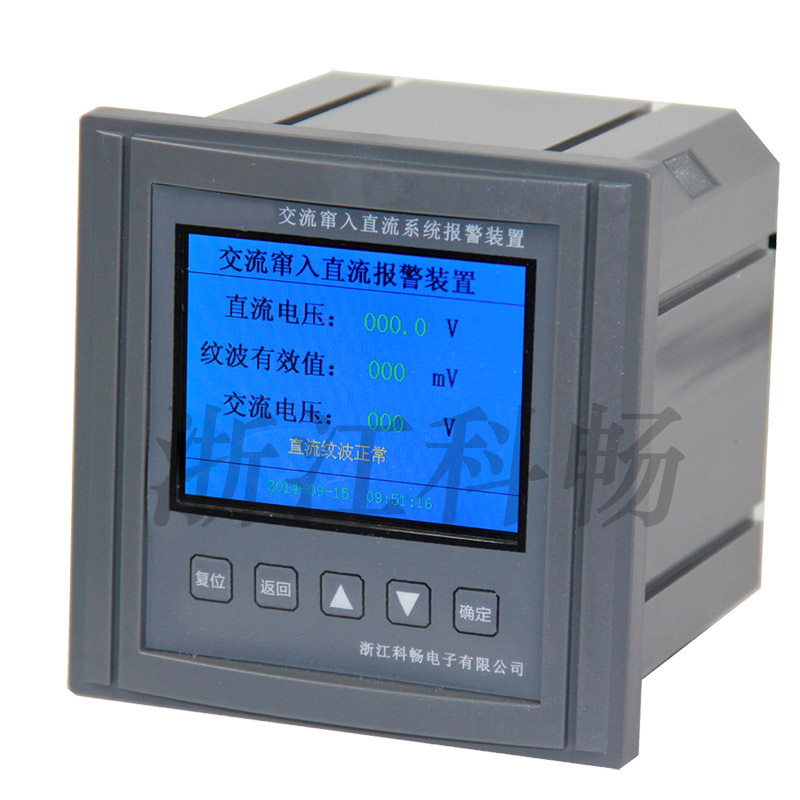

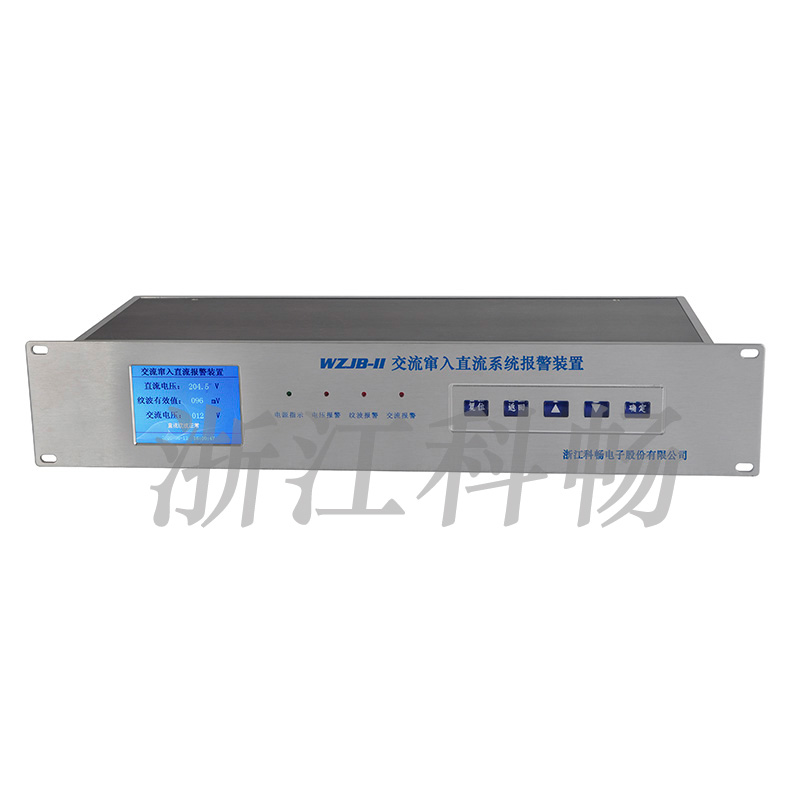

本裝置外型分塑殼和2U鋁殼兩種，外型不同、功能相同

4.1  直流系統電壓等級：220VDC/110VDC

4.2  裝置工作電壓：220VDC/AC±10%或110VDC/AC±10%

4.3  繼電器接點電流：DC220/3A兩組

4.4  直流電壓測量范圍：0-260VDC

4.5  交流竄入測量范圍：10-260VAC

4.6  母線電壓測量精度：±1%

4.7  交流竄入測量精度：±3%

4.8  交流反應時間小于1s

4.9  外型尺寸：120mm*120mm*100mm（塑殼） 482*88*150（2U鋁殼）

4.10 開孔尺寸：110mm*110mm（塑殼）     432*88（2U鋁殼）

4.11 交流報警設置范圍：10-250V（出廠默認10V）

4.12 超壓報警設置范圍：90-300V（220VDC出廠默認250V;110VDC出廠默認130V）

4.13 欠壓報警設置范圍：90-300V（220VDC出廠默認198V;110VDC出廠默認90V）

4.14 紋波報警設置范圍：50-2000mV(出廠默認300 mV)

4.15 波特率可選1200bps、2400bps、4800bps、9600bps、19200bps（出廠默認9600bps）

4.16 設備地址設置范圍：0-99(出廠默認80，十進制)
