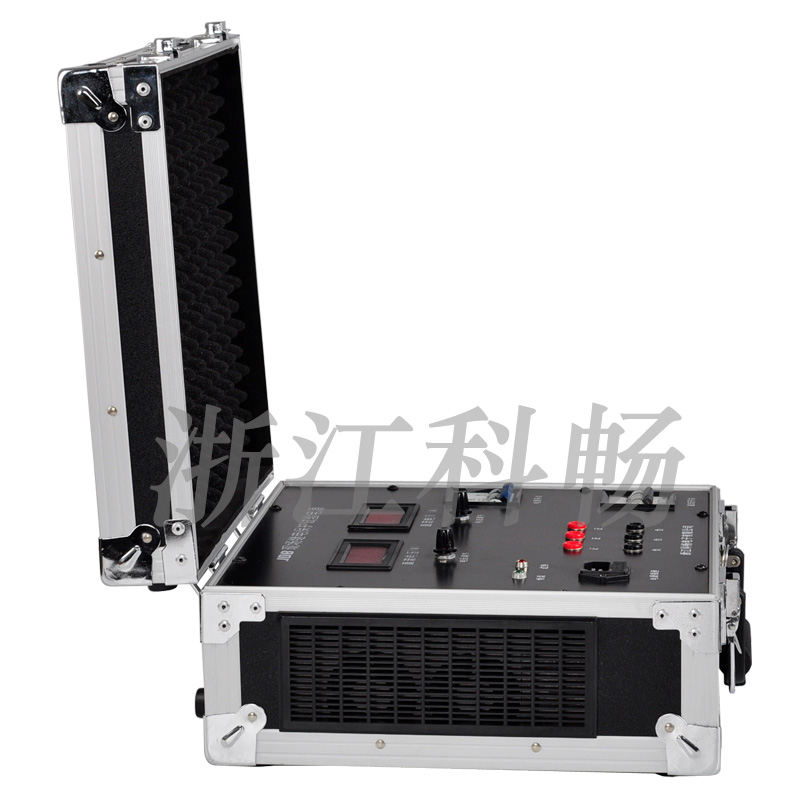

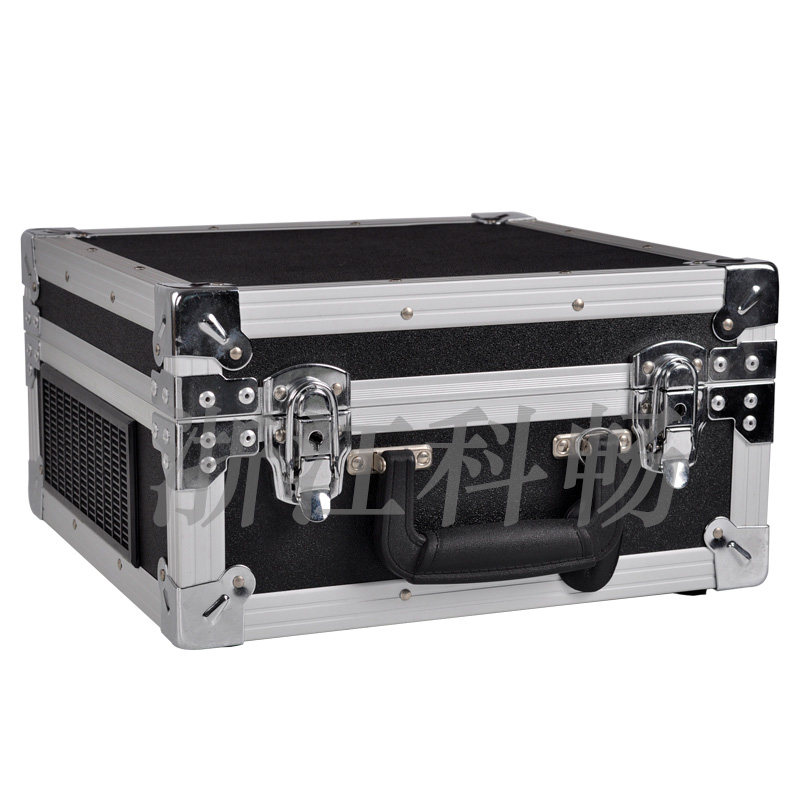

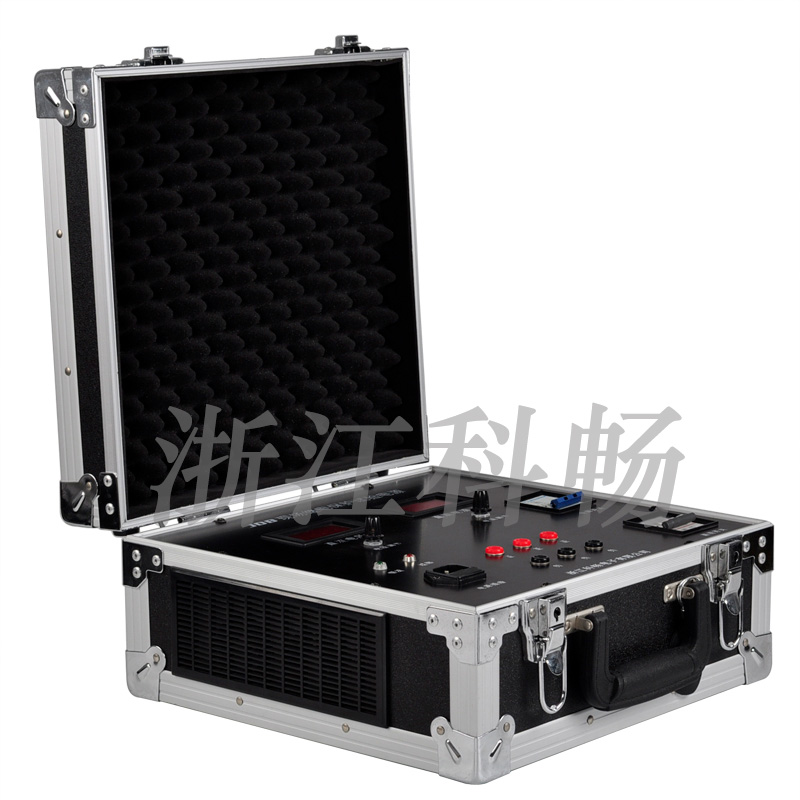

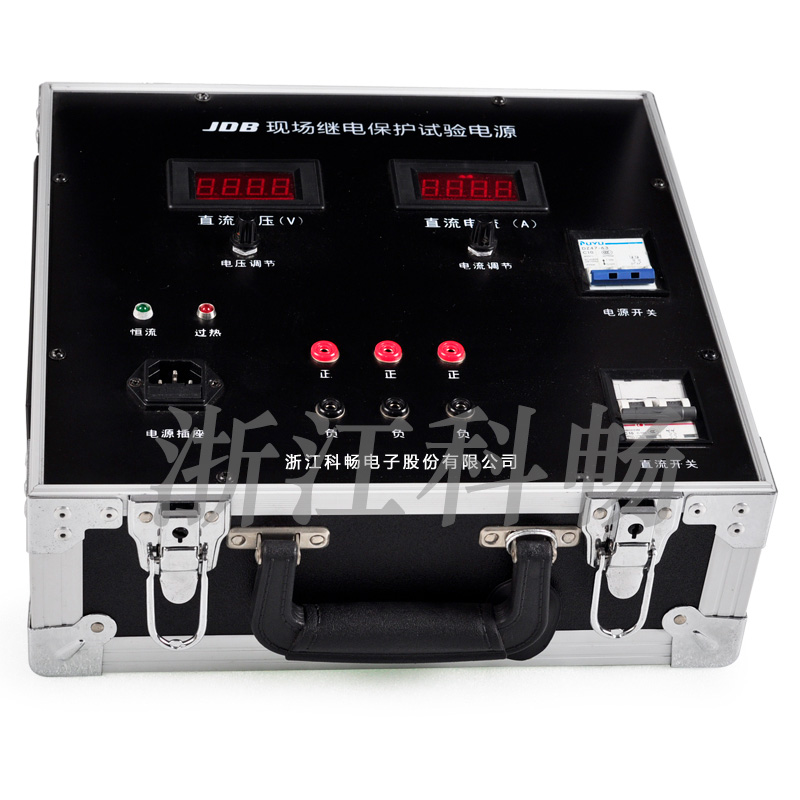

根據《繼電保護及電網安全自動裝置檢驗條例》第2.1.2規定：現場應備有直流電源總母線引出的供試驗用的電壓為額定值及80％額定值的專用支路；第6.2.4規定:斷路器最低跳閘電壓及最低合閘電壓，其值不低于30％額定電壓，且不大于65％額定電壓；第11.4.2規定:定期檢查可用80%額定電壓的整組試驗代替。長期以來，現場檢修維護人員因不具備相應設備，難以達到條例要求，即使直源電源提供該支路，接線也較復雜，稍有不慎，造成直源接地、短路等故障。為解決因檢測設備不具備而不能達到條例要求，公司研制了一套適合于電力系統變電所（站）使用的便攜式可調直流電源――JDB型繼電保護現場試驗電源。

2.1.1 采用無工頻變壓器的開關電源技術，而且輸入電壓范圍寬；采用先進的開關電源控制技術和元器件，以及精心的設計，整機體積小、重量輕、效率高，確保了長期滿負荷運行的穩定、可靠。

2.1.2 輸出<260V，20A，輸出功率<5200W。

2.1.3 本電源輸出的穩壓值(當輸出電流＜輸出恒流值時的輸出電壓)和恒流值(當輸出電壓＜輸出穩壓值時的輸出電流)都可以在各自Z大值的(0～100)％范圍連續可調。輸出恒流值可調給許多應用帶來方便，例如許多調試應用，調小恒流值能方便有效地保護負載設備的安全。

2.1.4 設有完善的保護功能。內置溫控散熱風扇，既能有效散熱，又能有效延長風扇壽命；過熱自動關機保護；輸出過壓、過流和短路保護。開機延時軟啟動，避免開機輸出電壓過沖。

2.2   主要用途：電源廣泛應用于電力直流屏系統、工控、通信、科研、蓄電池充電等設備。該電源可作為電力系統裝置小型試驗電源，尤其是作為繼電保護裝置全檢的80%電壓試驗電源。也可作為新投調試時繼電保護屏柜及裝置的工作電源。

2.3   環境條件：貯存溫度：(-40～70)℃；工作溫度：(-10～45)℃；

   相對濕度：90％(40±2℃)；大氣壓力：(70～106)kPa。

2.4   可作為高壓斷路器（液壓、氣動、彈簧操作機構）傳動試驗的分合閘電源。也可作為各類繼電器校驗電源。

2.5   該電源輸出電壓調整范圍寬，輸出電流大。采用PWM開關電路，技術領先，電源采用開關技術，穩壓性能好，帶沖擊負載時電壓波動低于1％。具有過流、過壓、短路保護。

2.6   體積小，重量輕。高頻變壓器隔離，安全可靠。使用方便，操作簡單。使用AC220V供電，開機即可使用，精密多圈電位器無級調節，數字儀表指示電壓電流，無檔位切換。

3.1   輸入電壓： AC(176～264)V，50Hz；當輸出電壓降低時允許輸入電壓下限相應下降。

3.2   輸出穩壓值可調范圍：(0～300)V；輸出恒流值可調范圍：(0～30)A。

3.3   源電壓調整率：穩壓≤0.2％；負載調整率：穩壓≤0.5％；恒流≤0.5％。

3.4   整機效率：≥86％；紋波電壓：總紋波電壓Vpp≤2%；100Hz紋波電壓Vpp≤250mV。

3.5   輸出電壓：顯示準確度±1.2%；輸出電流：顯示準確度±1.2%。

3.6   開機輸出電壓過沖：2≤％(1V)。

3.7   絕緣電阻：輸入－輸出：≥20MΩ；輸入－機殼：≥20MΩ；輸出－機殼：≥80MΩ。

3.8   絕緣強度：輸入－輸出：AC1500V，10mA，1分鐘；輸入－機殼：AC1500V，10mA，1分鐘；輸出－機殼：AC1500V，10mA，1分鐘。

3.9   整機過熱保護溫度閥值：(75～85)℃。

3.10  平均無故障時間：≥50000h。

3.11  外形尺寸：330（長）×325（寬）×170（高）mm：整機重量：凈重4.8kg。

3.12  散熱風道：自冷溫控式散熱
3.13  接線端子: 采用標準工業電氣設備端子
